邢臺市人民醫(yī)院外墻均采用航力硅酸鈣板

航力硅酸鈣板隔墻施工范例

　 一、場地準(zhǔn)備

　　1、安裝現(xiàn)場保持干燥，地面不應(yīng)有積水。

　　2、安裝前，需對現(xiàn)場進行清潔，清除積垢、灰塵、油污、雜物。

　　3、在安裝位置上殘留的水泥，必須鏟除，地面不平整應(yīng)予修復(fù)。

　　4、接縫施工，現(xiàn)場溫度應(yīng)高于5攝氏度，低于40攝氏度，否則禁止施工。

　　二、檢查材料

　　1、安裝前應(yīng)核對材料品種、規(guī)格、數(shù)量無誤。

　　2、板材應(yīng)干燥、平整、表面完整無損。受潮、彎曲變形、板斷裂等均不得使用。

　　3、輕鋼龍骨應(yīng)平整、光滑、無銹蝕、無變形。

　　4、填縫料應(yīng)干燥、無受潮、無板結(jié)。

　　三、龍骨安裝

　　1、分別在頂棚和地面上固定上下U型天地輕鋼龍骨。可采用膨脹螺栓、射釘?shù)儒^固件，固定點間距不大于600mm。

　　2、C型豎向輕鋼龍骨長度一般比隔墻凈高短5mm，將C型輕鋼龍骨卡入上下U型龍骨時，開口方向應(yīng)保持一致，上下不要倒置，以保證C型豎向輕鋼龍骨的通貫孔在同一水平面上。

　　3、C型輕鋼龍骨裁剪后，一般裁剪的一端朝上，龍骨間距按設(shè)計規(guī)范。一般為600mm或400mm，但不宜大于600mm。

　　4、校正C型輕鋼龍骨垂直度。

　　5、U型輕鋼龍骨和C型輕鋼龍骨之間不宜完全固定，在硅酸鈣板安裝時可適度微調(diào)，以適合硅酸鈣板板尺寸的允許公差。

　　6、先安裝一側(cè)硅酸鈣板板。

　　7、隔墻內(nèi)管線安裝驗收完畢后，在安裝另一側(cè)纖維水泥板。

　　四、門窗開洞制作

　　1、沿地U型輕鋼龍骨在門洞位置斷開。

　　2、在門、窗洞兩側(cè)位置豎立附加C型輕鋼龍骨，C輕鋼龍骨開口背向門、窗洞。

　　3、在門、窗洞上口用U型輕鋼龍骨收頭，在其與上U型輕鋼龍骨間插入C型輕鋼龍骨(如門、窗寬大于1800mm應(yīng)另采取加固 措施)，間距與其他C型輕鋼龍骨間保持一致。

　　4、門、窗框C型龍骨距離150mm處需增加一根輕鋼龍骨，以起加強作用。

　　五、掛重物處龍骨處理

　　1、根據(jù)設(shè)計要求，對懸掛設(shè)備的輕鋼龍骨作加強處理。

　　2、在懸掛設(shè)備的位置，設(shè)置安裝平板構(gòu)件，以便設(shè)備的固定。

　　六、管線安裝

　　各種內(nèi)藏管線和插座從未裝硅酸鈣板一側(cè)安裝。

　　七、填充物安裝

　　1、填充物可為巖棉、玻璃棉。

　　2、填充物必須按照要求安裝牢固，不得松脫下垂。

　　3、填充物厚度由設(shè)計師確定。

　　八、硅酸鈣板安裝

　　1、硅酸鈣板應(yīng)從墻的一端頭開始，按照C型輕鋼龍骨方向順序安裝。

　　2、相鄰兩張硅酸鈣板板自然靠攏。

　　3、硅酸鈣板下口離地大于10mm，避免直接與地坪接觸。

　　4、硅酸鈣板上口應(yīng)同樓板頂緊，不留空隙(隔聲、防火隔墻例外)。

　　5、輕鋼龍骨兩側(cè)單層硅酸鈣板必須錯縫安裝。

　　6、同側(cè)內(nèi)外兩層硅酸鈣板必須錯縫安裝。

　　7、當(dāng)隔墻高度大于硅酸鈣板進行豎向拼接時，兩側(cè)硅酸鈣板及同內(nèi)側(cè)內(nèi)外兩層硅酸鈣板橫向接縫必須錯開。

　　8、門框部位硅酸鈣板應(yīng)將拼縫隙留在門楣上，門框到墻頂端不能有通縫。

　　9、自攻螺釘應(yīng)用電動螺釘槍依次打入。

　　10、自攻螺釘應(yīng)陷入硅酸鈣板表面0.5mm～1mm深度為宜。

　　11、自攻螺釘距包封邊10～15mm為宜，距切割邊15～20mm為宜。

　　九、硅酸鈣板表面處理

　　1、接縫處理

　　接縫產(chǎn)品包括航力填縫料、航力接縫紙帶和航力不開裂接縫纖維帶，用戶可根據(jù)要求的施工速度、安裝的簡便程度和工作的特點來選擇不同的接縫材料。

　　2、抹灰處理

　　硅酸鈣板表面可涂抹2～5mm厚的航力膩子。

　　十、硅酸鈣板表面裝飾

　　當(dāng)采用較重的乙烯基墻紙時，須向廠家咨詢有關(guān)信息，以利于基層涂料的施工。

　　十一、安裝安全與健康

　　航力隔墻系統(tǒng)的安裝應(yīng)注意安全、健康。

　　無論是硅酸鈣板還是輕鋼龍骨均應(yīng)在通風(fēng)良好的環(huán)境中切割至所需的長度，并注意輕鋼龍骨的邊角可能會比較鋒利，應(yīng)使用相應(yīng)的防護工具。

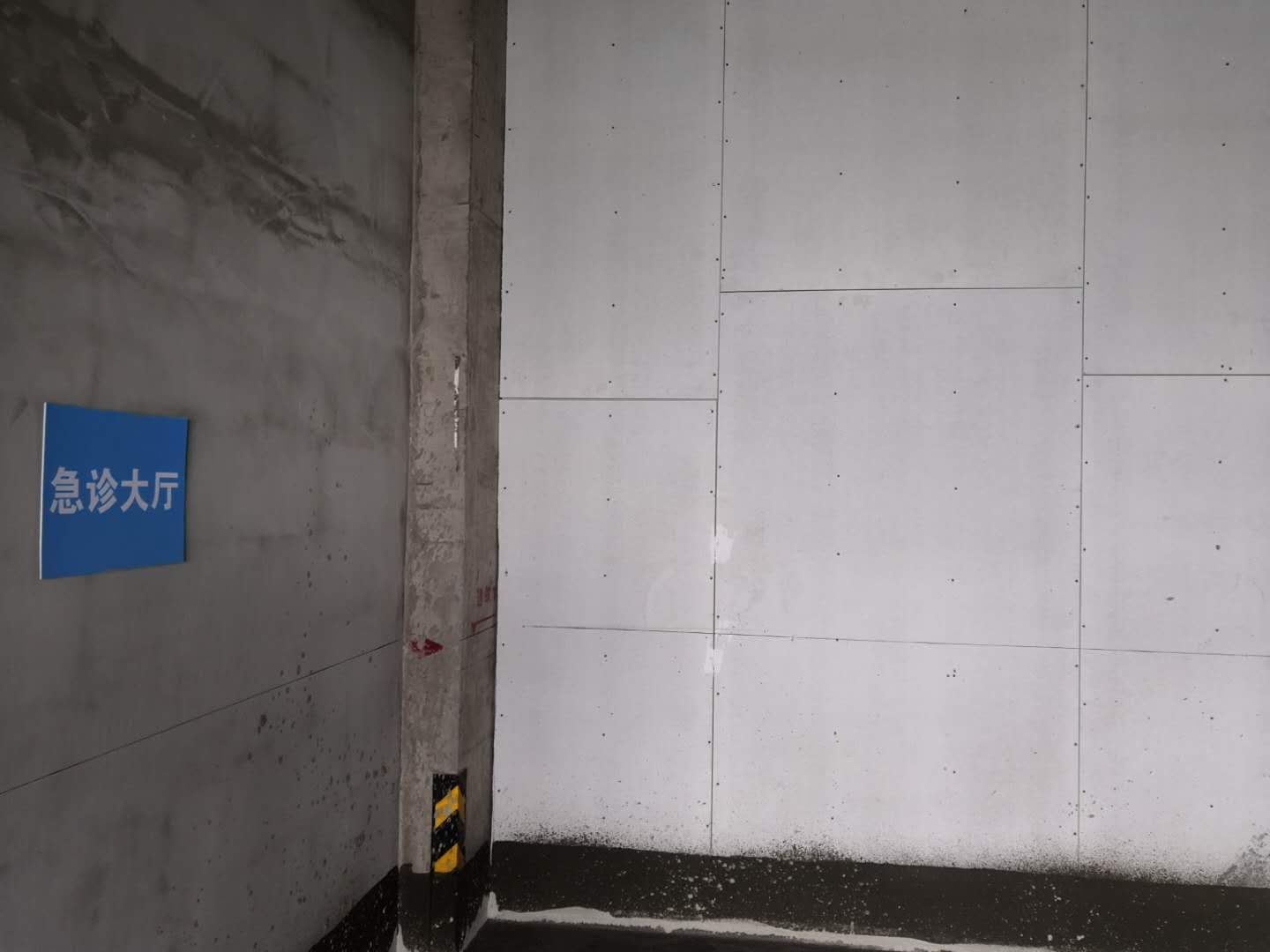

硅酸鈣板隔墻

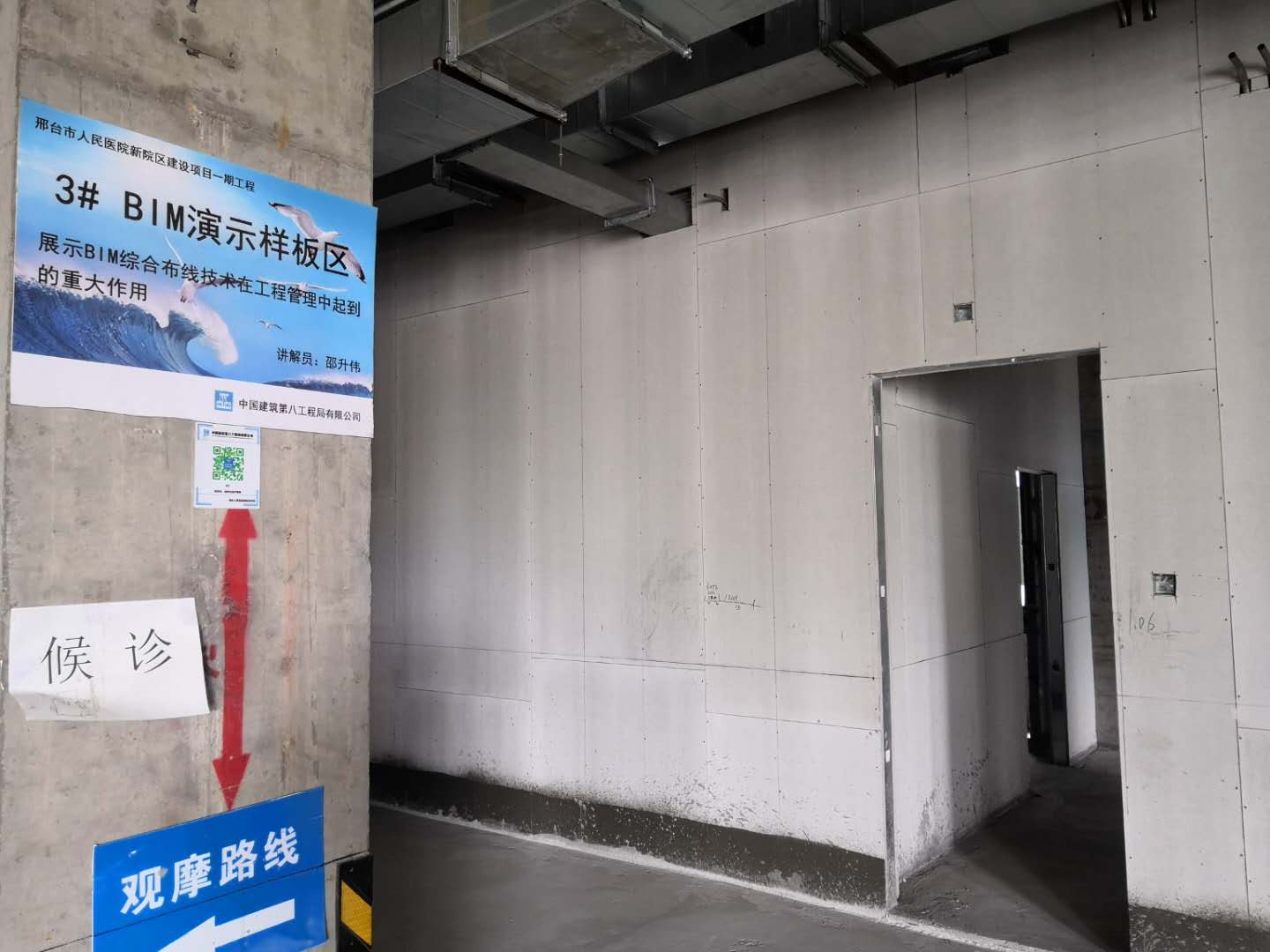

硅酸鈣板演示樣板區(qū)

陽角處理方式

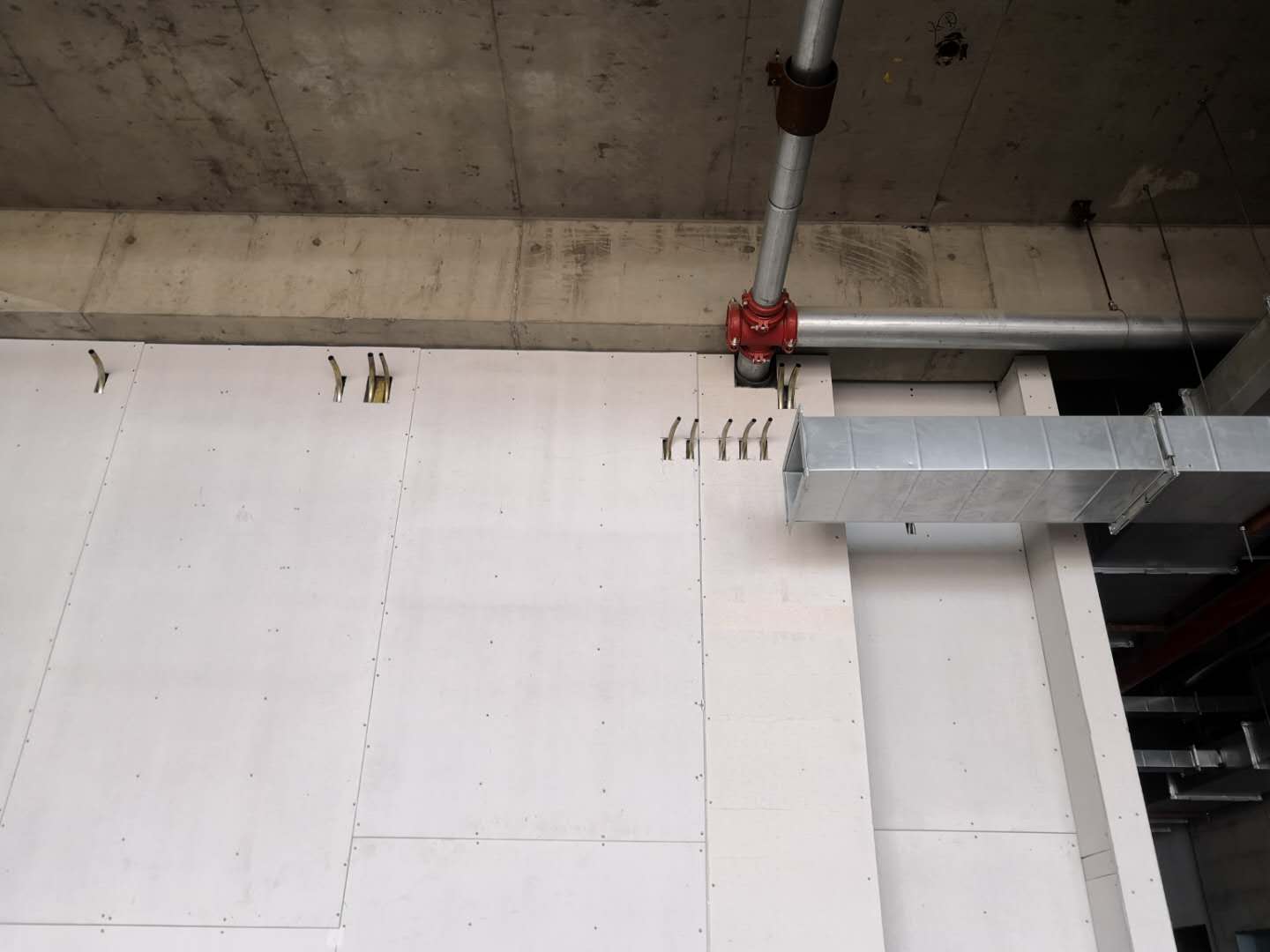

硅酸鈣板隔斷墻
